Machine-outils CNC composés à axe Y interpolé

Les machines CNC composées de l'axe Y interpolées composées, en tant que modèle avancé dans la série de machines complexes de fin de lathe, exploitent sa méthode de traitement unique, qui combine le mouvement flexible avant et avant de l'axe X avec le déplacement vertical précis de l'axe y, pour obtenir une intégration efficace de l'achat multiplocs. Cette conception innovante améliore non seulement considérablement l'efficacité de la production, mais s'aligne également de manière transparente sur les exigences urgentes d'une fabrication moderne pour une production efficace et de haute qualité.

envoyer une demande

Description du produit

Nos machines-outils CNC à l'axe Y interpolées de l'axe Y sont équipées de guides linéaires de haute précision importés, de vis à rouleaux et de roulements de précision.

Il exploite entièrement les plus grands avantages de la liaison lourde à quatre axes et une rigidité élevée.

Il s'agit d'une machine d'usinage composée de montage tournant avec une tourelle et un centre de baisse de l'axe Y interpolées, un nouveau modèle qui remplace la machine à axe Y droit.

Le centre de ceinture hydraulique programmable permet à un fonctionnement à une clé à étendre ou à se rétracter, facilitant le serrage facile de la pièce. Il a un contrôle à deux vitesses (rapide et lent).

La tourelle de puissance est utilisée pour l'usinage des pièces à haute rigidité, et la tête d'alimentation de l'axe Y interpolées peut être utilisée en combinaison avec la fonction du composé de tournant pour les pièces complexes de la machine.

Le lit de la machine-outil adopte une conception de rail à haut-bas avec un rapport d'angle de 15h30 degrés, ce qui peut s'assurer efficacement que la machine-outil ne se déforme pas pendant le fonctionnement à long terme, et il présente une bonne rigidité et une forte stabilité.

Paramètre du produit （Spécification）

Capacité de traitement	52cy
Faire tourner le corps du lit	Φ600
Le traitement le plus grand diamètre	Φ350
Broche
Nez de fuseau	A2-6
Ouverture de barre	Φ52
Vitesse de broche	0-4500
Précision mécanique
Répéter la précision du positionnement	± 0,005
Tir de fuseau	≤0,005 / 100 mm
Fuseau de fuseau	≤0,005 / 100 mm
X, z Crosshair	≤0,005 / 100 mm
Axe x / z vitesse de déplacement rapide	24 m / min
Voyage des sièges de la queue
Spécification du manchon de la poule arrière	Mo's 4 #
Voyage des sièges de la queue	500 mm
Méthode de mouvement du siège de la queue	curseur
Distance supérieure de Chuck	630 mm
Plage de pression du siège de la queue	5-20 kilogrammes
Top itinéraire	120 mm
Structure de siège queue	Type de manche de précision
Coup axial
Rayon de voyage de l'axe x	260 mm
Coup de l'axe z	620 mm
Coup de l'axe y	﹢ 60 mm﹣68 mm
Puissance du moteur
Broche (servo) et moteur	11 kW
Axe x (servo) et moteur	3,1 kW
Axe z (servo) et moteur	3,1 kW
Axe y (servo) et moteur	2,4 kW
Moteur de tête de puissance	5,5 kW
flush
flush	BMT55
Autre
Poids	5000 kg
Dimensions mécaniques	2900 * 1950 * 2100

Festiation et application des produits

Les machines CNC à l'axe Y interpolées composées de l'axe Y sont largement utilisées dans diverses industries manufacturières, en particulier dans le traitement des pièces de haute précision et complexes telles que les inserts d'amarrage, les pièces automobiles, l'équipement médical, etc., qui ont des avantages importants. De plus, il peut également être utilisé pour traiter les pièces avec des formes géométriques complexes, diverses tailles et des exigences de haute précision, telles que les surfaces cylindriques, les surfaces coniques, les surfaces étanches, les surfaces sphériques et d'autres types de surfaces rotatives.

Détails de la production

Il est entraîné et contrôlé par une tige à vis et un servomoteur. Les instructions du programme pour le mouvement et la poussée peuvent être définies et l'opération est simple.

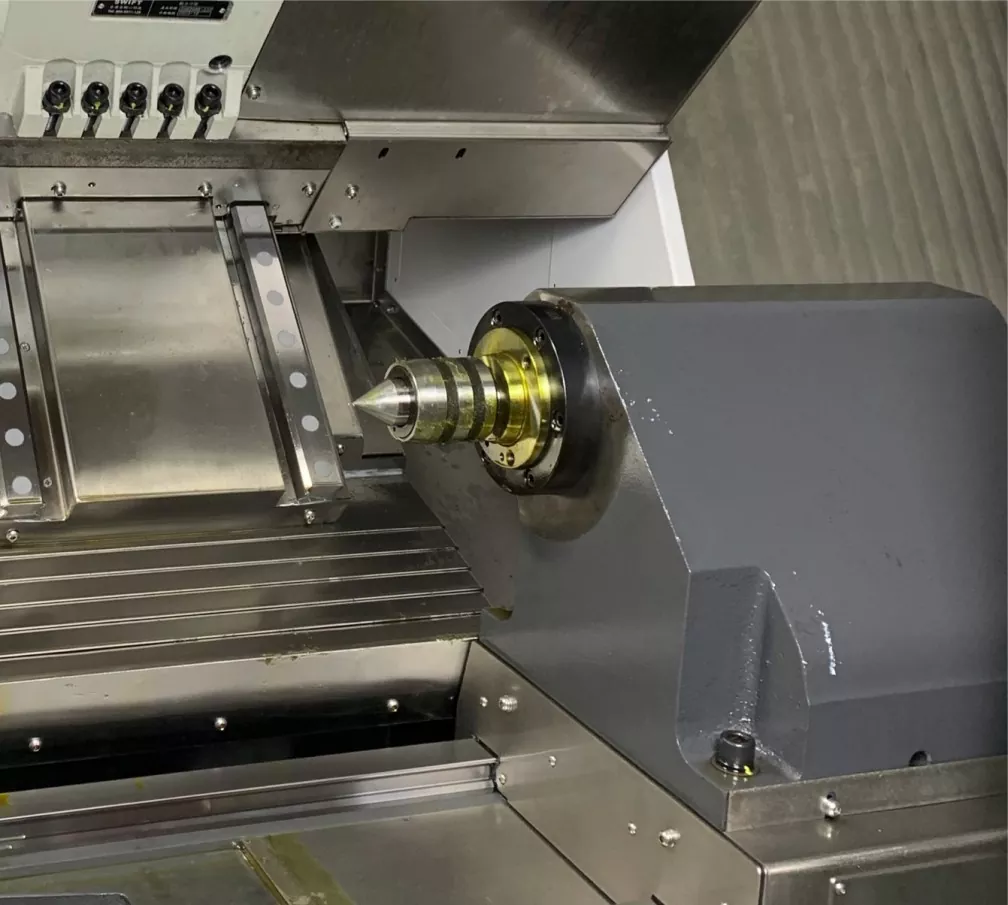

Il adopte la conception d'une taillon hydraulique programmable, ce qui facilite l'assurer la rondeur et la concentricité lors du traitement des pièces d'arbre ultra-longues et minces.

Le tige hydraulique programmable peut contrôler le mouvement vers l'avant et vers l'arrière et l'arrêt de la poubelle à travers des codes M et des codes K. De plus, il permet un ajustement arbitraire de la pression. Il est simple, pratique, sûr et fiable.
