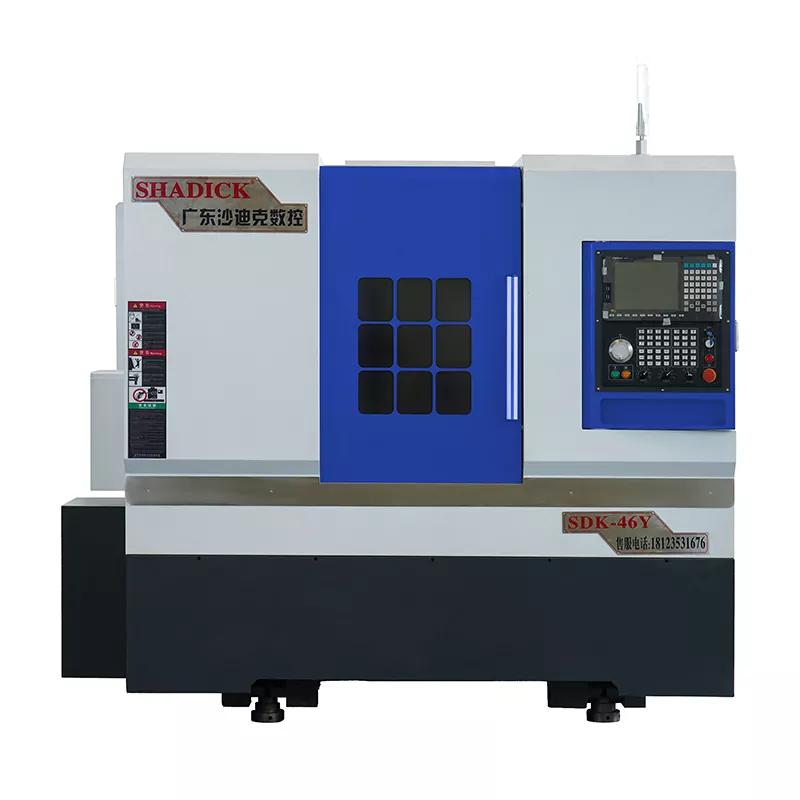

Machine CNC composite CNC à 46-TailStock

La machine CNC composite à 46-Tailstock Turn Mill est un équipement couramment utilisé dans l'industrie manufacturière, combinant les fonctions de virage, de fraisage, de forage, de taraudage, etc., permettant l'achèvement de plusieurs tâches avec une seule configuration. Notre centre de tension est particulièrement adapté au traitement des pièces complexes, telles que des composants minces et des surfaces incurvées complexes, qui sont souvent difficiles à réaliser avec une efficacité et une précision élevées en utilisant des méthodes d'usinage traditionnelles.

envoyer une demande

Description du produit

La machine CNC composite à 46-tailstock peut obtenir simultanément des fonctions de composé de virage multi-processus telles que le tournant, le fraisage, le perçage, le taraudage, le maintien et la fente.

L'axe C de la broche est équipé d'un codeur d'anneau magnétique à haute résolution, permettant une indexation continue (avec une précision d'indexation allant jusqu'à 0,01 degrés). Il est assemblé coaxialement avec la machine-outil pour assurer la précision du positionnement et une forte fiabilité de l'axe C.

Il adopte une conception protectrice entièrement fermée, qui protège efficacement des composants importants tels que les vis, les guides et les roulements. Il est esthétiquement agréable, stable et durable.

Il utilise le système d'exploitation Taiwan Synetec, qui permet un positionnement rapide pendant le fonctionnement à grande vitesse, améliorant efficacement l'efficacité d'indexation et la précision.

Paramètre du produit （Spécification）

Capacité de traitement	46 ans
Faire tourner le corps du lit	Φ450
Le traitement le plus grand diamètre	Φ350
Broche
Nez de fuseau	A2-5
Ouverture de barre	Φ46
Vitesse de broche	0-6000
Précision mécanique
Répéter la précision du positionnement	± 0,005
Tir de fuseau	≤0,005 / 100 mm
Fuseau de fuseau	≤0,005 / 100 mm
X, z Crosshair	≤0,005 / 100 mm
Axe x / z vitesse de déplacement rapide	24 m / min
Voyage des sièges de la queue
Spécification du manchon de la poule arrière	Mo's 5 #
Voyage des sièges de la queue	370 mm
Méthode de mouvement du siège de la queue	curseur
Distance supérieure de Chuck	450 mm
Plage de pression du siège de la queue	5-20 kilogrammes
Top itinéraire	120 mm
Structure de siège queue	Type de manche de précision
Coup axial
Trait de l'axe X	250 mm
Coup de l'axe z	510 mm
Coup de l'axe y	± 35 mm
Puissance du moteur
Broche (servo) et moteur	7,5 kW
Axe x (servo) et moteur	3,1 kW
Axe z (servo) et moteur	3,1 kW
Axe y (servo) et moteur	2,4 kW
Moteur de tête de puissance	5,5 kW
15- TURRET DE POWER STATION (BMT40)	King CNC de Taïwan, Chine
Power Head 0 - Degré	2
Power Head 90 - Degré	2
Autre
Poids	3600 kg
Dimensions mécaniques	2850 * 1780 * 2040

Festiation et application des produits

Le complexe de montage de virage avec taillon est un équipement d'usinage polyvalent qui combine les fonctions de tournage et de fraisage, et dispose d'un dispositif taillé pour prendre en charge le traitement de diverses pièces. Cette haute précision, haute précision et capacité et capacité de la machine CNC à 46 tailstock, à haute efficacité de la machine CNC, et la capacité de traitement des pièces en forme de complexe le rendent largement utilisé dans plusieurs industries.

Détails de la production

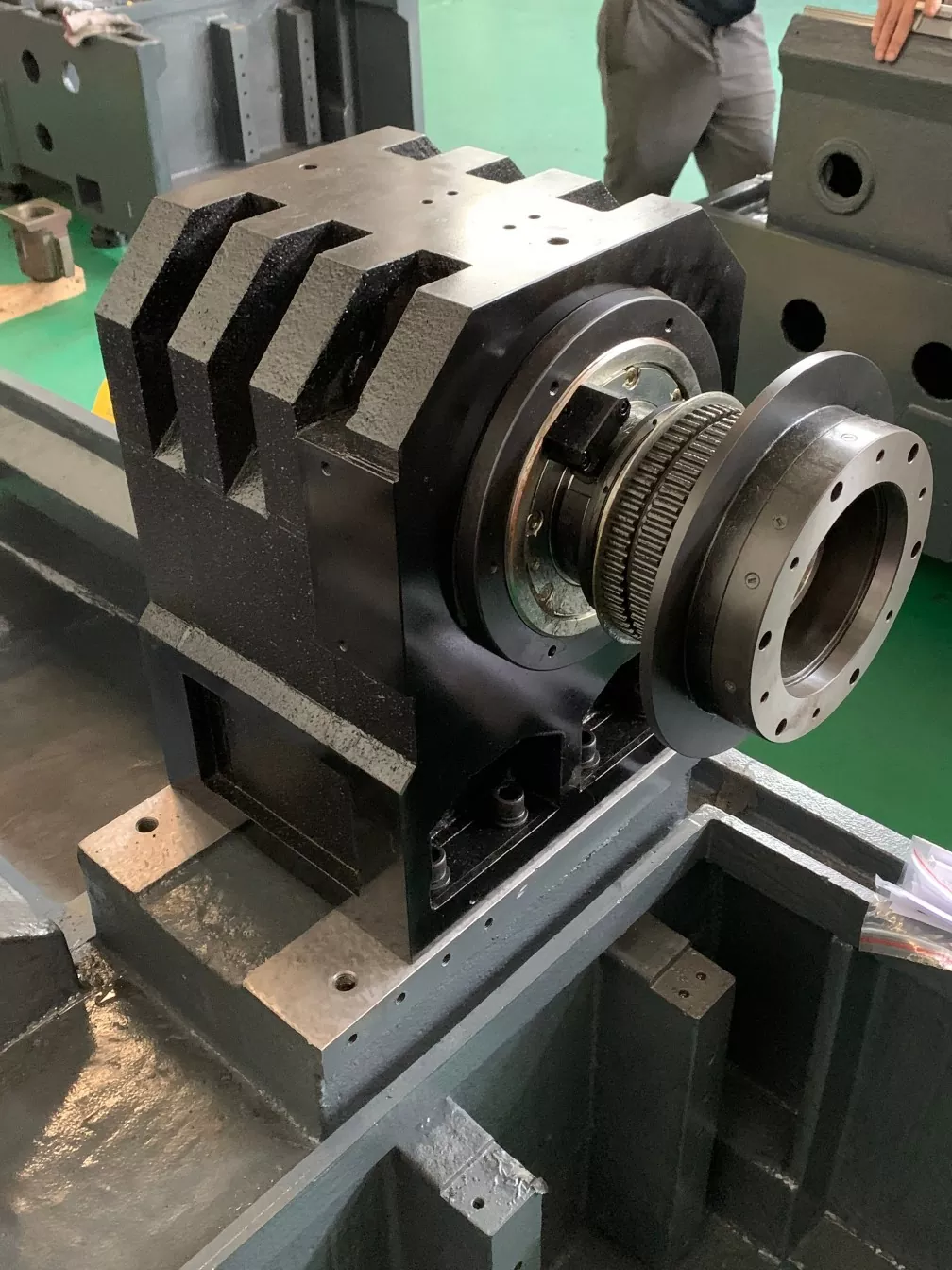

Structure interne de la machine CNC de la machine CNC à 46-tailstock Machine CNC de la machine.

La tourelle de puissance à 15 stations peut charger plus d'outils. Lors de l'usinage des pièces complexes, il n'est pas nécessaire de modifier fréquemment les outils, ce qui réduit les temps d'arrêt causés par le changement d'outil et améliore l'efficacité d'usinage.
