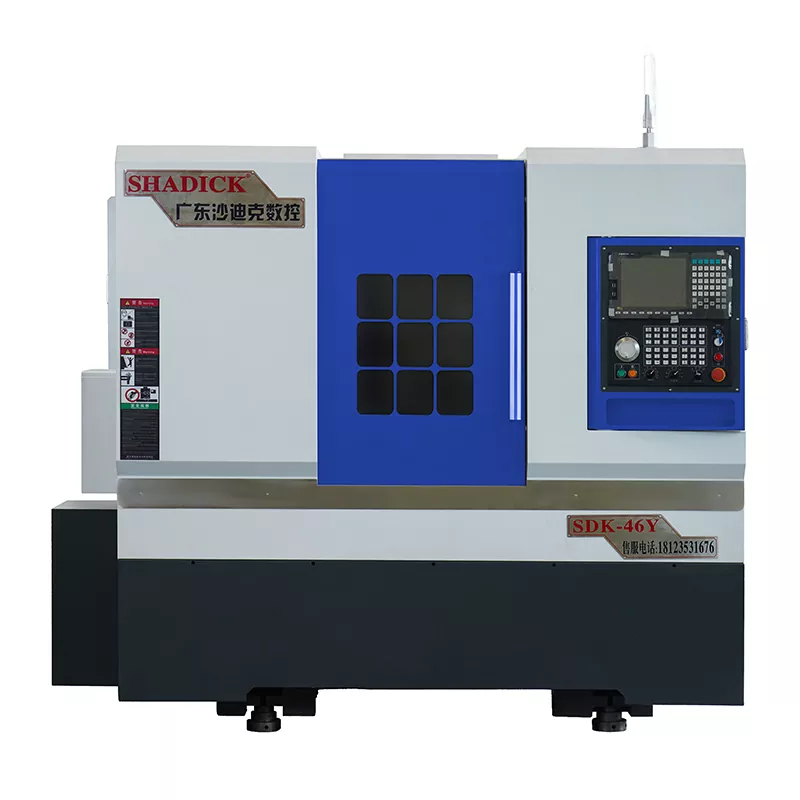

46 Machine-outils CNC de tournage et de fraisage CNC

Shadick fournit non seulement des machines CNC à 46 virages et fraisage haut de gamme, mais excelle également dans les services personnalisés. Notre équipe technique concevra soigneusement le flux de processus, configurera les outils et les solutions d'automatisation du plan en fonction des besoins spécifiques de chaque client, fournissant vraiment une solution "un seul guichet" pour tous les clients. Choisir Shadick signifie choisir un partenaire de fabrication qui peut réaliser des opérations efficaces et sans souci.

envoyer une demande

Description du produit

Nos machines-outils CNC à 46 tournant et en fraisage utilisent le véritable contrôle de la tourelle d'alimentation de l'axe Y pour effectuer un usinage de pièces complexes.

Chaque axe est équipé de guides linéaires de haute précision importés, de vis à rouleaux et de roulements de précision.

Il peut effectuer une usinage de précision à grande échelle des pièces en acier et de l'acier inoxydable, ainsi que du forage et du tapotement des extrémités de l'arbre.

L'axe y de la tourelle de puissance couplée directe adopte le contrôle rail de 4 fils / double rail dur, ce qui améliore considérablement la précision et la rigidité élevée.

Paramètre du produit （Spécification）

Capacité de traitement	46 ans
Faire tourner le corps du lit	Φ450
Le traitement le plus grand diamètre	Φ350
Broche
Nez de fuseau	A2-5
Ouverture de barre	Φ46
Vitesse de broche	0-6000
Précision mécanique
Répéter la précision du positionnement	± 0,003
Tir de fuseau	≤0,005 / 100 mm
Fuseau de fuseau	≤0,005 / 100 mm
X, z Crosshair	≤0,005 / 100 mm
Axe x / z vitesse de déplacement rapide	24 m / min
Coup axial
Rayon de l'axe x	250 mm
Coup de l'axe z	400 mm
Coup de l'axe y	± 35 mm
Puissance du moteur
Broche (servo) et moteur	7,5 kW
Axe x (servo) et moteur	3,1 kW
Axe z (servo) et moteur	3,1 kW
Axe y (servo) et moteur	2,4 kW
Moteur de tête de puissance	5,5 kW

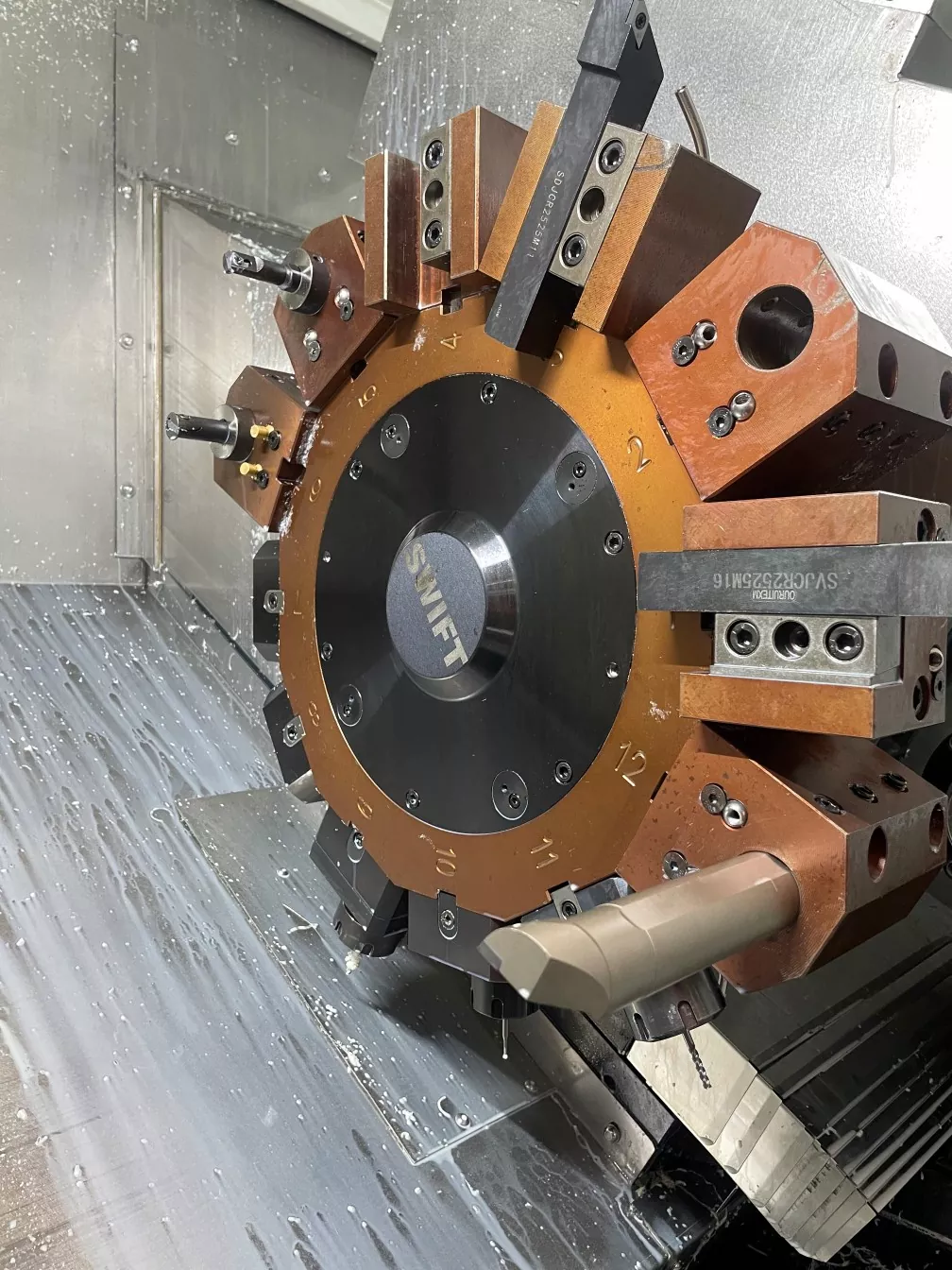

12 - Tourrelle de puissance de la station (BMT40)	King CNC de Taïwan, Chine
Power Head 0 - Degré	2
Power Head 90 - Degré	2
Autre
Poids	3600 kg
Dimensions mécaniques	2730 * 1710 * 1920

Festiation et application des produits

Les machines CNC de CNC Shadick 46 tournure et de fraisage combinent les fonctions d'un tour et d'un centre d'usinage. Il est spécialement conçu pour gérer les produits avec des exigences élevées pour la précision, la concentricité et la coaxialité. Habituellement, il est utilisé pour le traitement des pièces de rechange dans des champs tels que les industries de la fabrication de l'automobile, de l'aérospatiale et des moisissures. Avec un seul serrage, il peut compléter le traitement des pièces complexes, raccourcir le temps de production et réduire les coûts.

Détails de la production

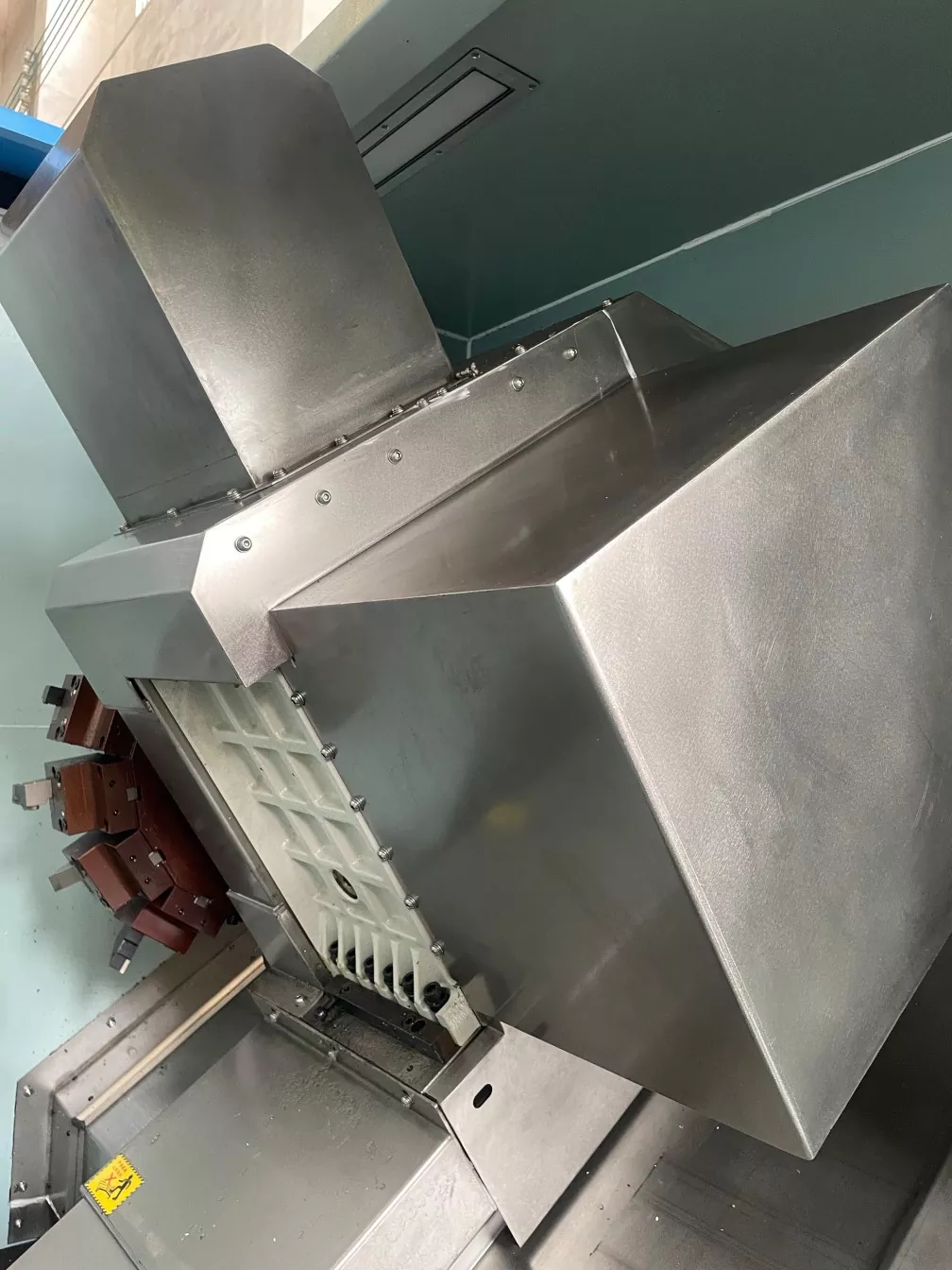

46 tournant et fraisage composé CNC Machine Tools Affichage de la structure interne

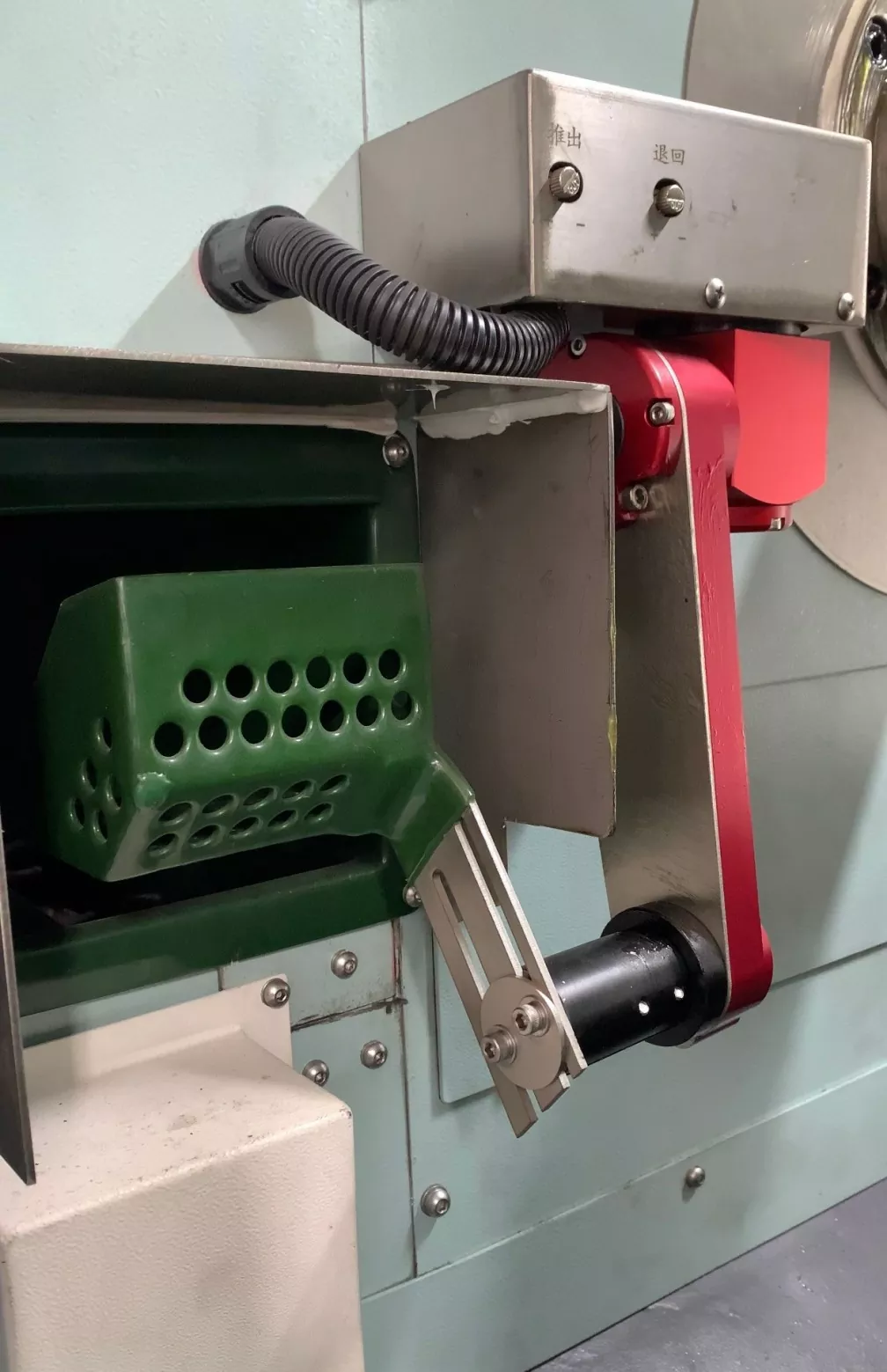

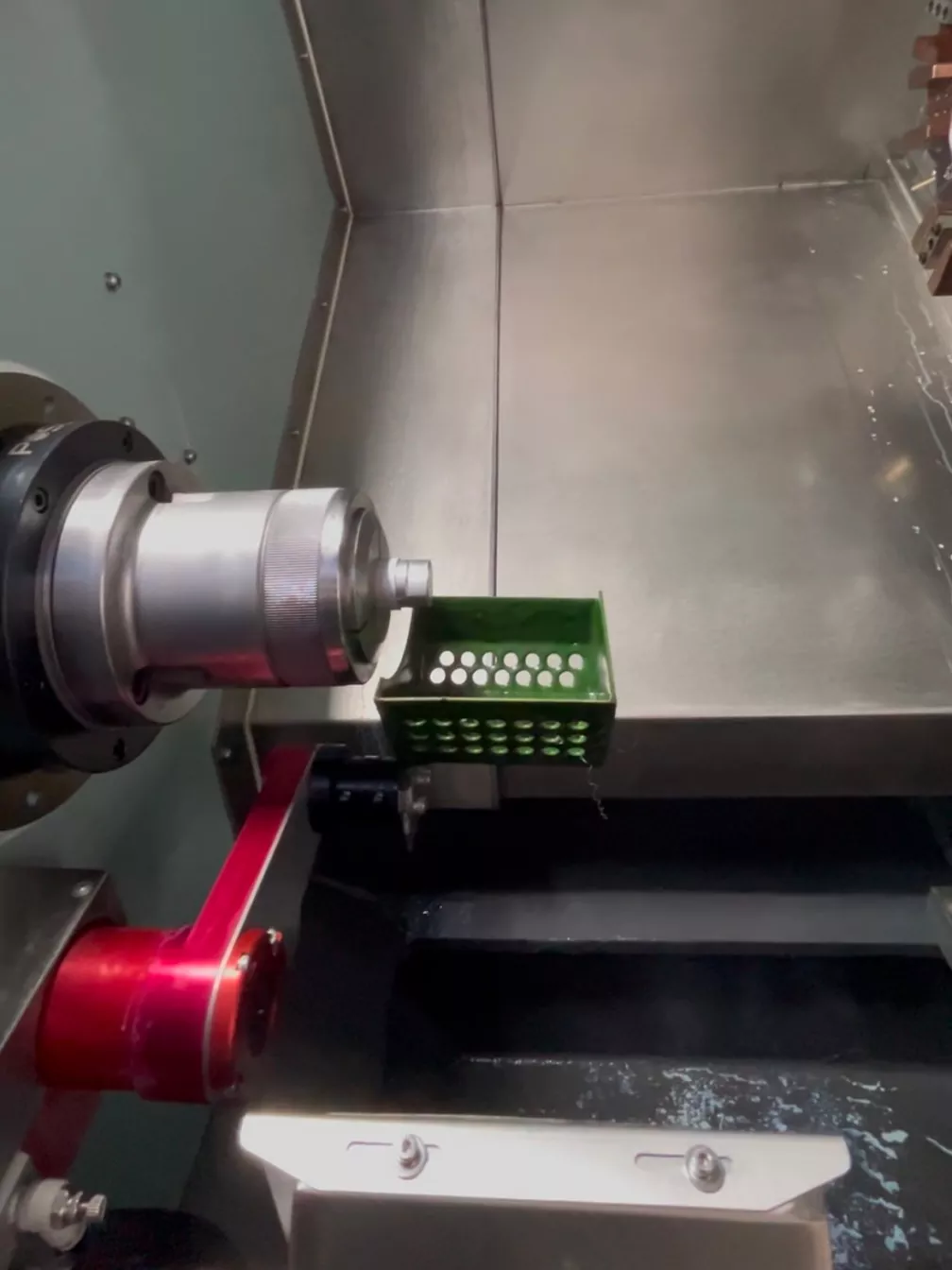

Notre équipement permet l'installation en option d'un collecteur de pièces et d'un mangeur automatique en fonction des besoins des clients, ce qui peut gagner du temps et de la main-d'œuvre et réduire les coûts.
