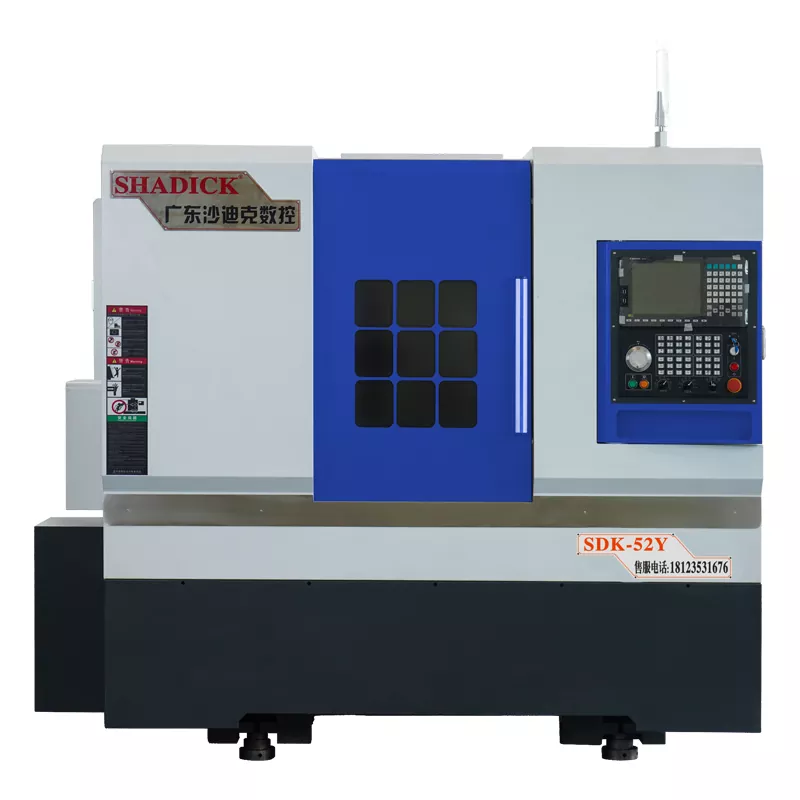

Machine CNC composite CNC à 52-TailStock

Shadick 52-Tailstock Turn Mill Composite CNC La machine peut être configurée de manière flexible avec des fonds de baisse hydrauliques ordinaires ou programmables en fonction des besoins du client. La poubelle hydraulique ordinaire est facile à utiliser, mais sa flexibilité et sa précision sont limitées; Le tige hydraulique programmable, en revanche, repose sur un contrôle de programmation avancé pour obtenir une haute précision et une usinage flexible, répondant aux exigences complexes.

envoyer une demande

Description du produit

L'axe Y de la tourelle de puissance de la machine CNC composite à virage à virage à 52-tailstock Shadick est contrôlé par 4 guides linéaires ou guides doubles durcis, ce qui améliore considérablement la précision et la rigidité élevée.

Il est équipé d'une taillon hydraulique programmable. Avec une seule appuyez sur un bouton, vous pouvez prolonger ou retirer le taillon, ce qui facilite la collaboration des pièces. Il a un contrôle à deux vitesses (rapide et lent).

Il a la fonction de l'usinage de liaison à quatre axes pour le tournant, le fraisage, le forage, le taraudage, etc., et peut terminer le forage et le taraudage sur les extrémités de l'arbre des pièces.

La tourelle de puissance peut être utilisée pour machines à machine à faire des pièces à haute rigidité. La véritable tête d'alimentation de l'axe Y peut être combinée avec la fonction du composé de montage de virage vers des pièces complexes de machine.

Il peut effectuer un usinage de précision à grande échelle sur les pièces en acier et en acier inoxydable, ainsi que le forage et le tapotement sur les extrémités de l'arbre. La machine avec une poubelle peut traiter les pièces à long terme.

Il existe un module de fonction de l'outil d'alimentation sur le côté qui peut effectuer des fonctions telles que le forage, le taraudage et le broyage des plateaux, permettant un forage précis et un fraisage de diverses pièces d'arbre.

Le moteur de tête de puissance a une puissance de 5,5 kW et est équipé d'un système de refroidissement autonome. Sa vitesse de rotation maximale peut atteindre 8 000 révolutions par minute. Il peut effectuer un usinage 24h / 24 sans surchauffer ou déclencher une alarme.

Paramètre du produit (spécification)

Capacité de traitement	52 ans
Faire tourner le corps du lit	Φ500
Le traitement le plus grand diamètre	Φ350
Broche
Nez de fuseau	A2-6
Ouverture de barre	Φ52
Vitesse de broche	0-6000
Précision mécanique
Répéter la précision du positionnement	± 0,005
Tir de fuseau	≤0,005 / 100 mm
Fuseau de fuseau	≤0,005 / 100 mm
X, z Crosshair	≤0,005 / 100 mm
Axe x / z vitesse de déplacement rapide	24 m / min
Voyage des sièges de la queue
Spécification du manchon de la poule arrière	Mo's 5 #
Voyage des sièges de la queue	420 mm
Méthode de mouvement du siège de la queue	curseur
Distance supérieure de Chuck	450 mm
Plage de pression du siège de la queue	5-20 kilogrammes
Top itinéraire	120 mm
Structure de siège queue	Type de manche de précision
Coup axial
Trait de l'axe X	260 mm
Coup de l'axe z	520 mm
Coup de l'axe y	± 45 mm / ± 50 mm
Puissance du moteur
Broche (servo) et moteur	11 kW
Axe x (servo) et moteur	3,1 kW
Axe z (servo) et moteur	3,1 kW
Axe y (servo) et moteur	2,4 kW
Moteur de tête de puissance	5,5 kW
12- TURRET DE POWER STATION (BMT45)	King CNC de Taïwan, Chine
Power Head 0 - Degré	2
Power Head 90 - Degré	2
Autre
Poids	3700 kg
Dimensions mécaniques	2850 * 1780 * 2040

Fonctionnalité et application du produit

L'outil de machine à tendre de virage comprend intrinsèquement une efficacité élevée et une multifonctionnalité. Il est capable de terminer une variété de tâches d'usinage dans un seul serrage, ce qui le rend très adapté aux industries de la fabrication qui nécessitent une production efficace. Il s'applique à l'usinage à long terme dans les industries telles que les pièces automobiles, l'industrie de la transmission et la production d'énergie éolienne.

Détails de la production

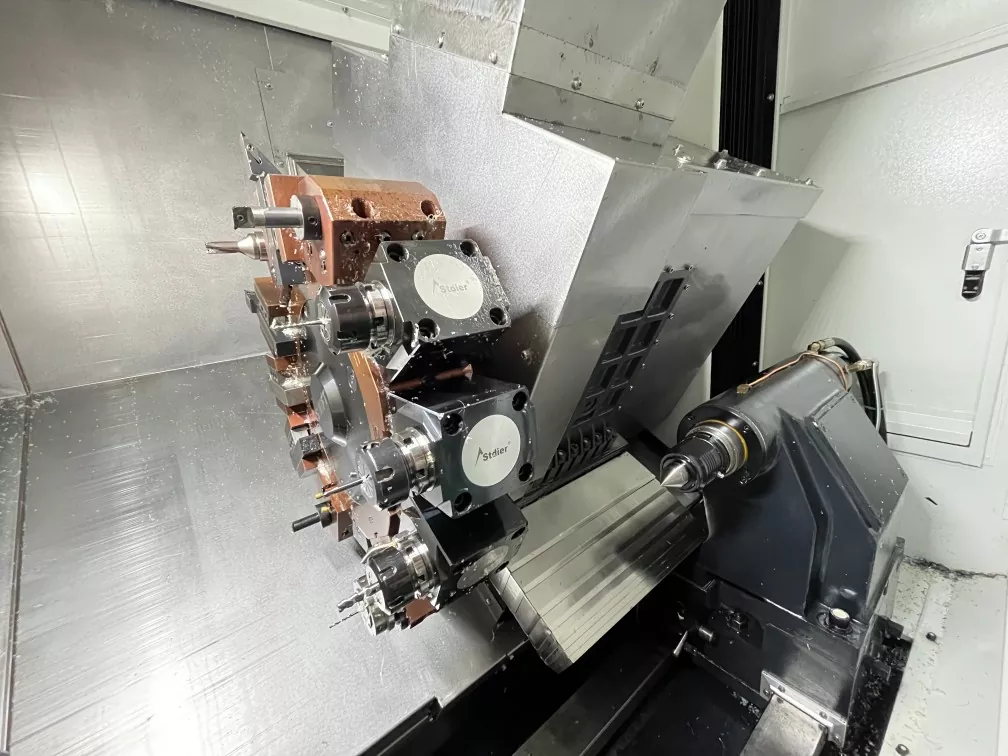

Structure interne de la machine CNC composite à 52-tailstock Machine CNC de la machine-outil ， La tourelle bmt55, entraînée par le servodine améliore la fiabilité de l'indexation et assure la rigidité élevée pendant le broyage.
