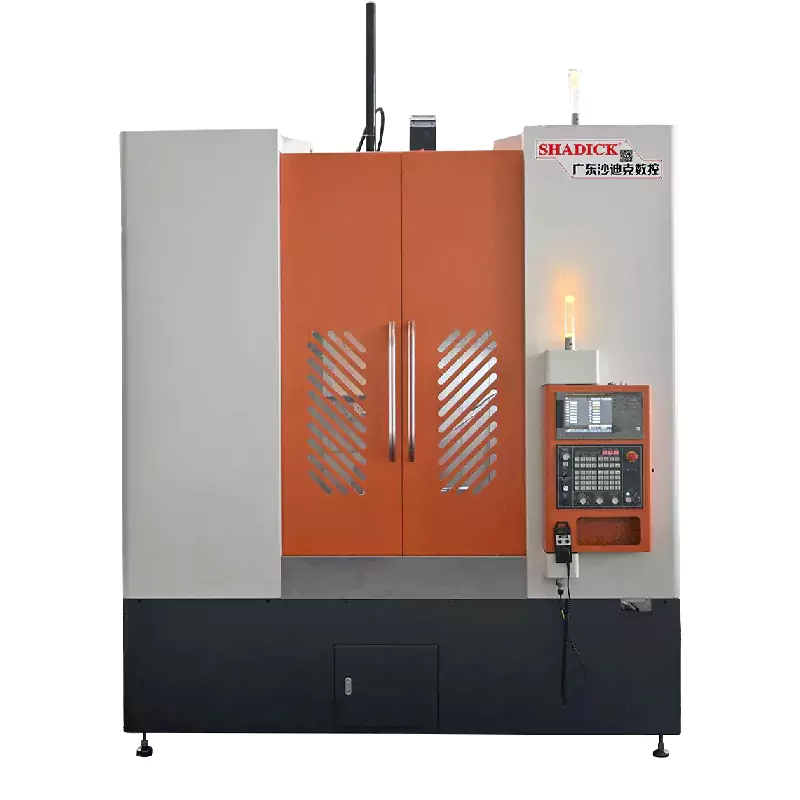

80 machines-outils CNC verticaux

Les 80 machines-outils CNC verticales sont équipées d'une commande multi-axes, qui s'adapte avec flexion aux besoins d'usinage aux multiples facettes des pièces complexes. La position de Workbench est intuitive, la programmation est simple et il est pratique pour les opérateurs d'effectuer des opérations d'usinage et des ajustements de programme. Il peut gérer une variété de matériaux, y compris les métaux, les non-métaux, etc., pour répondre aux besoins de traitement des différentes industries.

envoyer une demande

Description du produit

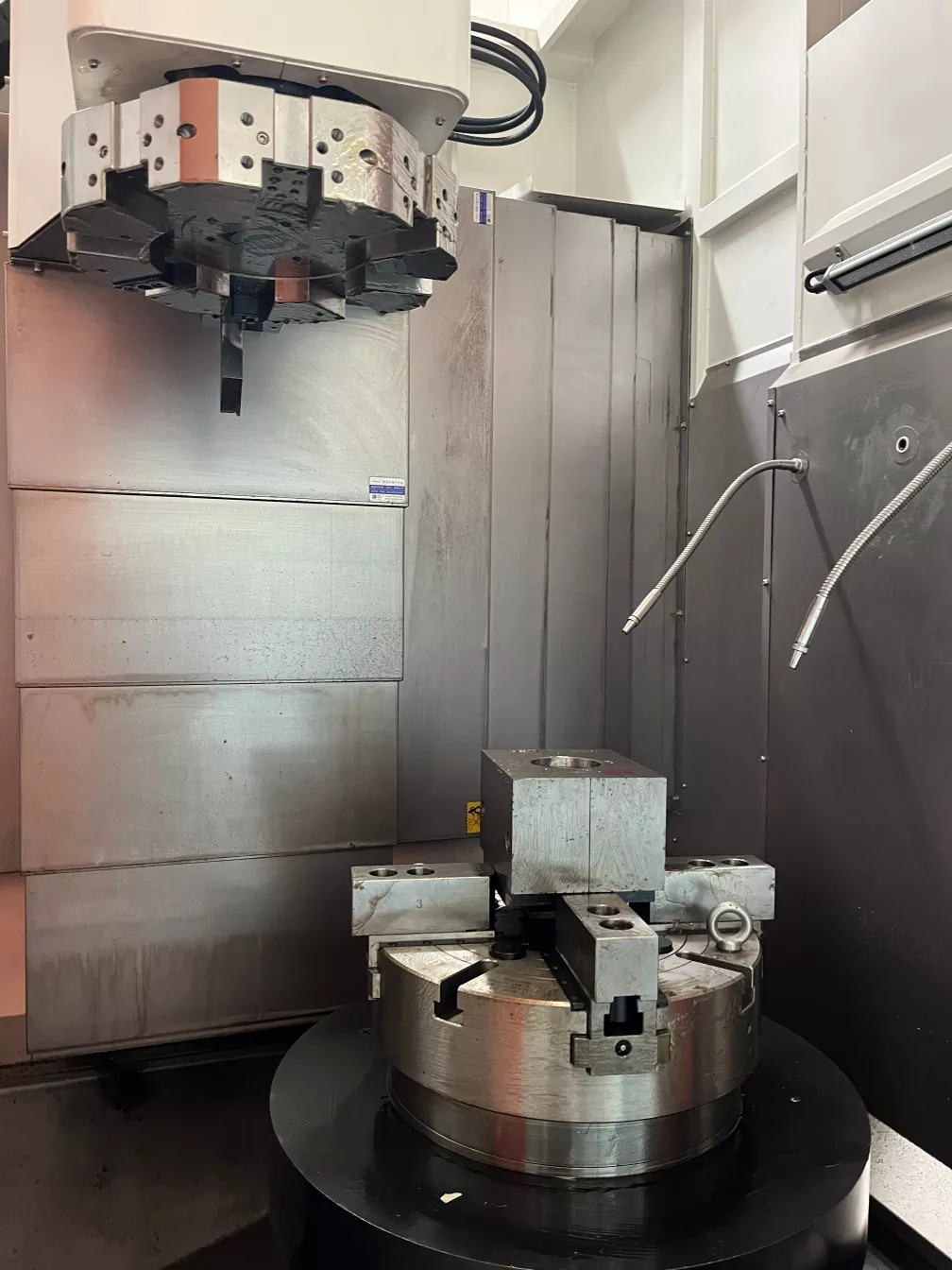

Traitement stable: La pièce est naturellement positionnée par la gravité, fournissant un anneau de coupe stable pour assurer un traitement à haute précision. Associés à la tourelle Schott allemand, 80 machines-outils CNC verticaux ont une précision élevée, un positionnement précis et une forte rigidité.

Les deux axes (XZ) utilisent des pistes à rouleaux lourds de 55 mm et des tiges à vis de 50 mm, soutenues par six curseurs robustes

Convient pour le traitement des pièces avec de grands diamètres extérieurs et des poids lourds.

La base de la machine-outil est presque carrée, avec une rigidité élevée, réduisant l'influence de la déformation et du mouvement.

Paramètre du produit （Spécification）

Capacité de traitement	LC60	LC80
Faire tourner le corps du lit	Φ700	Φ850
Le traitement le plus grand diamètre	Φ600	Φ800
Broche
Nez de fuseau	A2-8	A2-11
Ouverture de barre	Φ86	Φ60
Vitesse de broche	0-2000
Précision mécanique
Répéter la précision du positionnement	± 0,008
Tir de fuseau	≤0,008 / 100 mm
Fuseau de fuseau	≤0,008 / 100 mm
X, z Crosshair	≤0,008 / 100 mm
Axe x / z vitesse de déplacement rapide	24 m / min
Coup axial
Trait de l'axe X	500 mm
Coup de l'axe z	750 mm
Puissance du moteur
Broche (servo) et moteur	15 kW
Axe x (servo) et moteur	2,9 kW
Axe z (servo) et moteur	2,9 kW
flush
flush	8 postes de travail avec 380 plateaux d'outils
Autre
Poids	9000 kg	11000 kg
Dimensions mécaniques	2450 * 2330 * 2650

Festiation et application des produits

Le traitement lourd et important des pièces, tels que les arbres, les engrenages, les moyeux de roue, etc., sont largement utilisés dans des industries telles que la fabrication de machines lourdes, l'extraction et l'extraction d'huile. Les champs nécessitant une haute précision, comme les composants aérospatiaux, nécessitent une précision d'usinage extrêmement élevée et une qualité de surface. Fabrication de gros moules et composants d'équipement: répondant aux formes complexes et aux exigences de haute précision de grands composants tels que la fabrication de moules et l'équipement de production d'électricité.
