Machine-outils CNC à tourelle et à ligne

L'installation de différents composants sur les machines-outils CNC de la tourelle et de la ligne pour répondre aux exigences de traitement plus élevées est l'avantage de la personnalisation d'usine originale de notre entreprise, ce qui permet non seulement aux coûts économiques des clients mais améliore également considérablement l'espace, la main-d'œuvre et le temps.

envoyer une demande

Description du produit

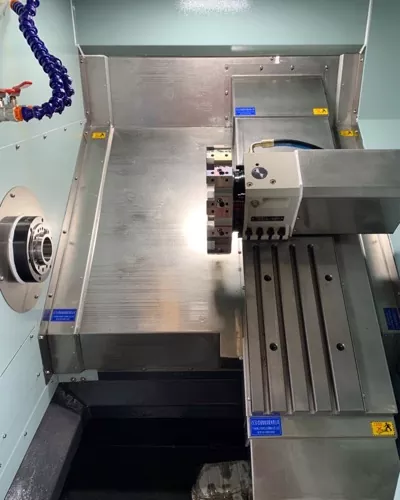

L'apparence ultra grande a une course de 900 et l'axe Z a une course de 350, ce qui facilite l'organisation des couteaux. Les machines-outils CNC de la tourelle et de la ligne de servo peuvent également être équipées d'une tourelle et d'une tête d'alimentation. Mise à niveau avec une voiture et un fer simples, il peut traiter des produits diversifiés avec plusieurs positions de coupe à la fois, ce qui rend la coupe qui ne fait plus un problème.

Tourrelle de servo, vitesse de changement d'outil rapide, précision élevée de broche, adapté au traitement des produits de brillance et de rigidité élevés.

Paramètre du produit （Spécification）

Capacité de traitement	46a	52a
Faire tourner le corps du lit	Φ500
Le traitement le plus grand diamètre	Φ350	Φ400
Broche
Nez de fuseau	A2-5	A2-6
Ouverture de barre	Φ46	Φ52
Vitesse de broche	0-6000	0-6000
Précision mécanique
Répéter la précision du positionnement	± 0,005
Tir de fuseau	≤0,005 / 100 mm
Fuseau de fuseau	≤0,005 / 100 mm
X, z Crosshair	≤0,005 / 100 mm
Axe x / z vitesse de déplacement rapide	24 m / min
Coup axial
Trait de l'axe X	900 mm
Coup de l'axe z	350 mm
Puissance du moteur
Broche (servo) et moteur	7,5 kW	11 kW
Axe x (servo) et moteur	1,3 kW	1,7 kW / 2,4 kW
Axe z (servo) et moteur	1,3 kW	1,7 kW / 2,4 kW
Autre
Poids	3200kg	3300 kg
Dimensions mécaniques	2230 * 1600 * 1900

Festiation et application des produits

Pour les machines-outils qui n'avaient qu'à l'origine une fonction de coupe, l'installation d'une tourelle servo peut considérablement étendre sa fonctionnalité. Par exemple, lors du traitement des produits avec une forte demande d'outils de coupe, Servo Turret peut fournir plus de choix d'outils, améliorant la flexibilité et l'efficacité du traitement. La tourelle servo prend également en charge l'indexation bidirectionnelle et la sélection des outils la plus proche pour toute position d'outil, réduisant encore le temps de changement d'outil et minimisant le temps de non-production pendant le traitement. Les scénarios d'application des machines Machine Tools CNC à tourelle et à lignes couvrent plusieurs champs de fabrication tels que l'aviation, l'automobile, la moisissure, l'énergie et les machines lourdes et l'électronique. Cette combinaison améliore non seulement la précision et l'efficacité de l'usinage, mais réduit également les coûts, ce qui en fait un équipement indispensable et important dans la fabrication moderne.
