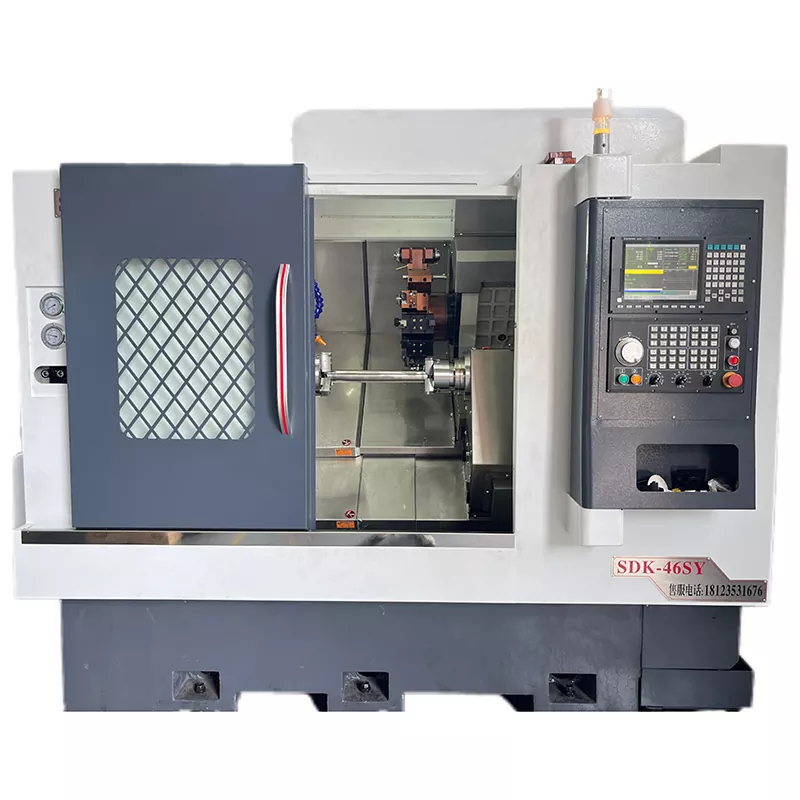

Machines-outils CNC à double tourbillon à double épine

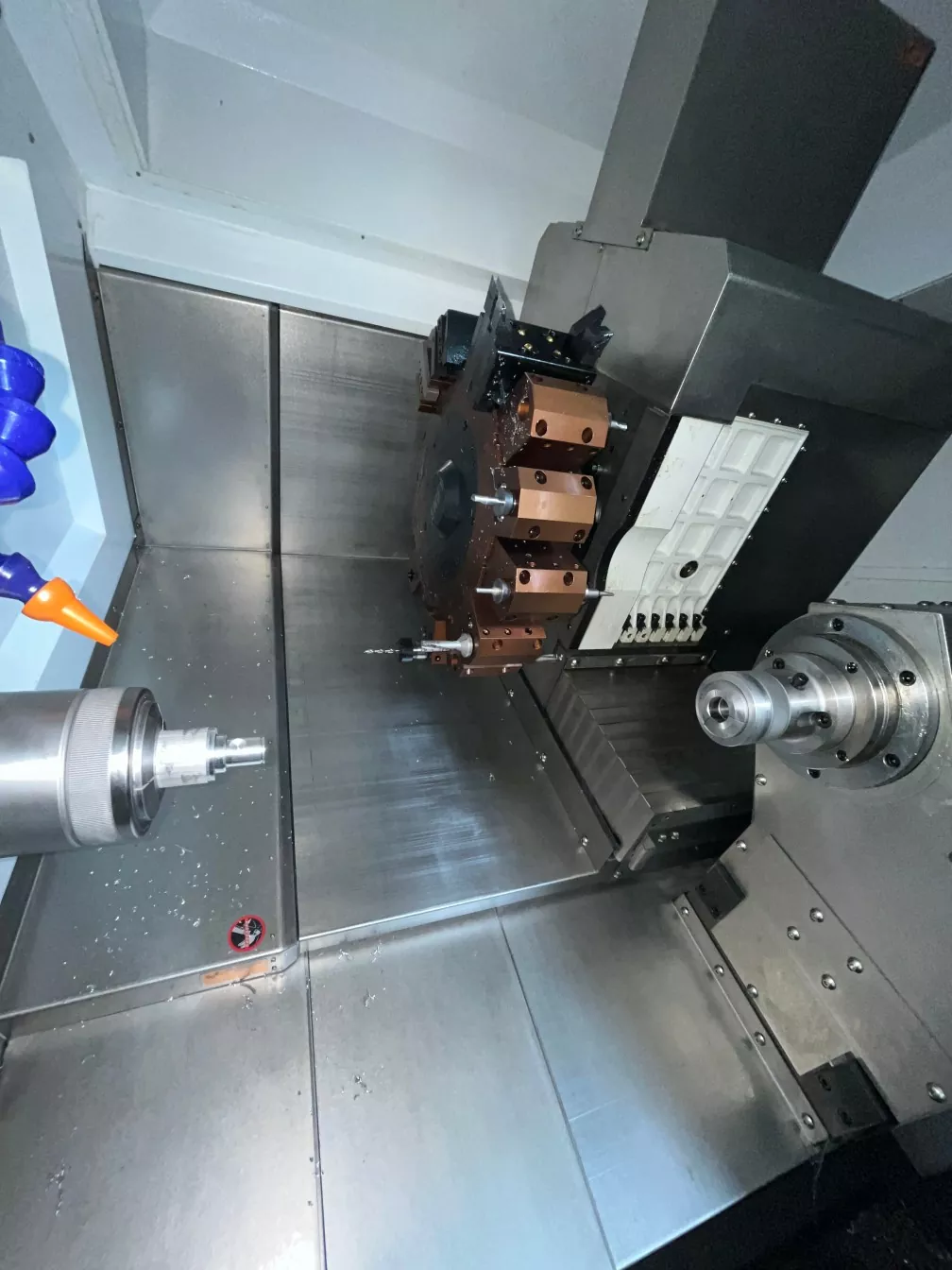

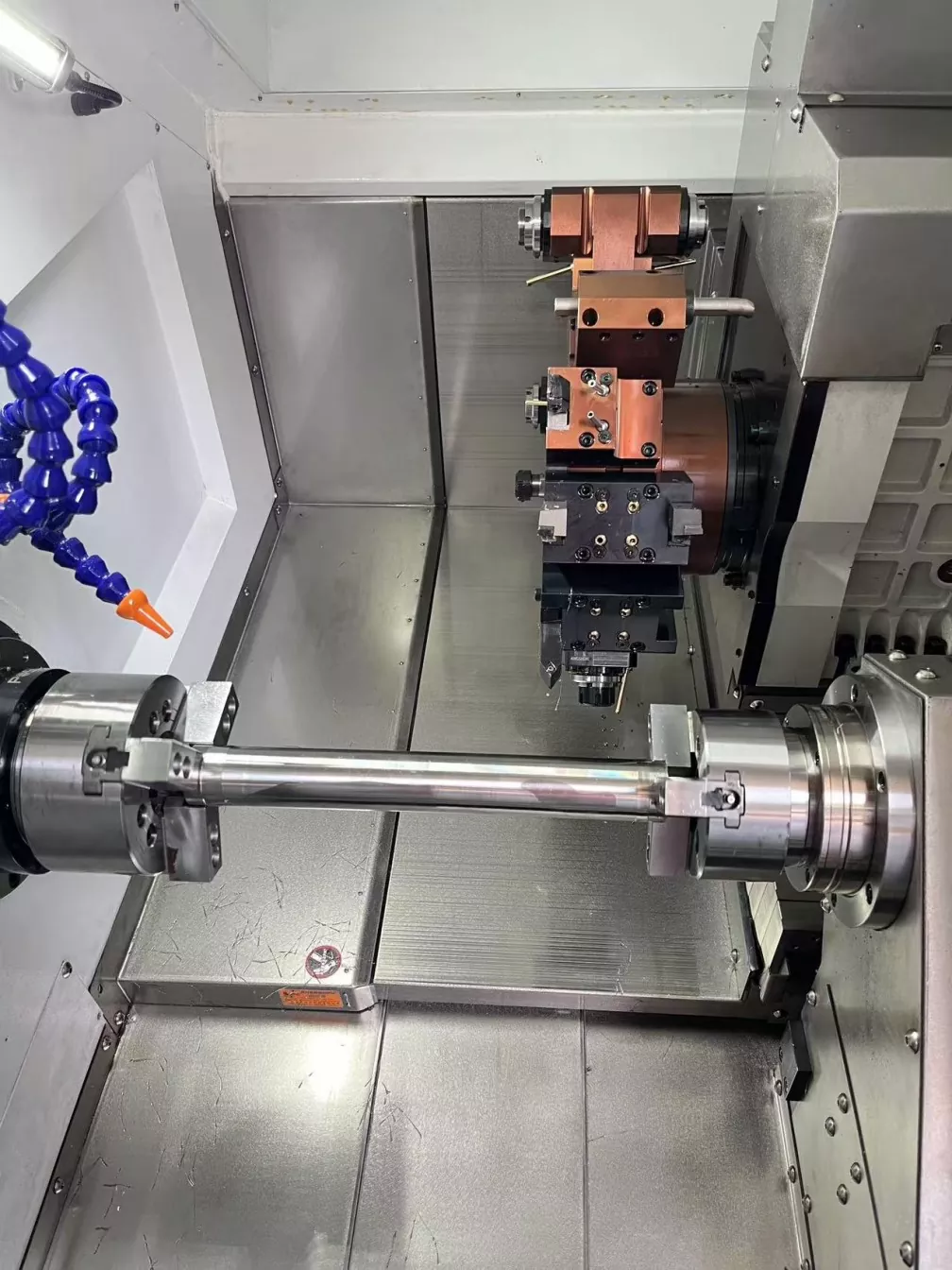

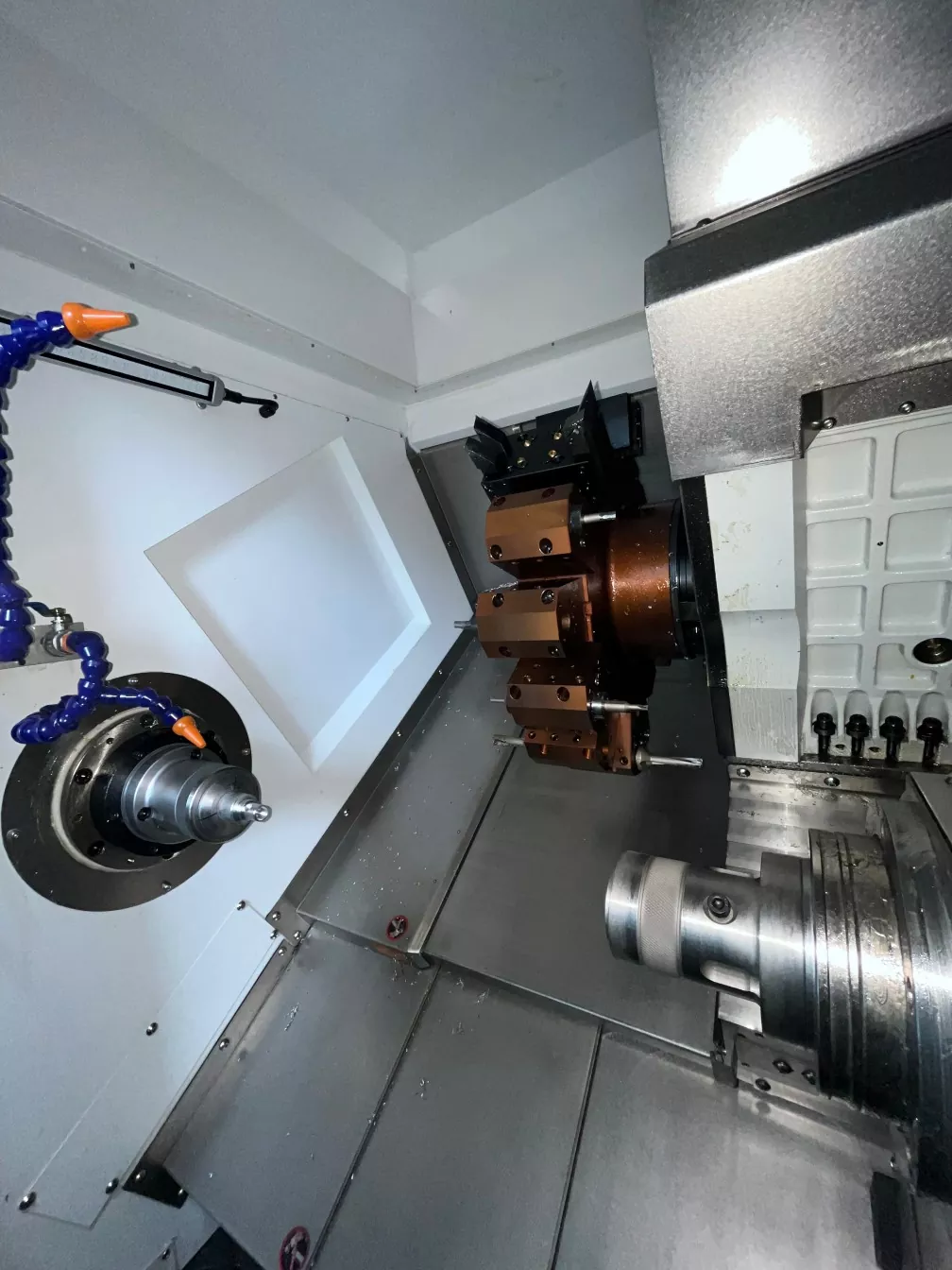

Machine-outils CNC à double épine à double épine ， Comme son nom l'indique, la machine-outil est équipée de deux broches et d'une tourelle. Le lit de ce type de machine-outil est généralement équipé d'un cadre de broche de pièce et d'un cadre de broche de pièce, ainsi que d'une tourelle mobile. Le cadre de broche de la pièce et le cadre de sous-broche de la pièce sont respectivement utilisés pour le serrage et les pièces d'usinage, tandis que le support d'outil est responsable des opérations de coupe.

envoyer une demande

Description du produit

Par rapport aux tours CNC traditionnels, les machines CNC à double épine à double broche ont un degré d'automatisation plus élevé. Il peut réaliser un traitement automatisé par la programmation, la réduction de l'intervention manuelle et des erreurs, et l'amélioration de la précision et de la stabilité du traitement. La tourelle peut être installée sur le siège de rail de glissement avec un déplacement vers le haut et vers le haut, à gauche et à droite, afin de passer à la position appropriée en fonction des exigences de traitement. En déplaçant la tourelle, la machine-outil peut compléter l'usinage des deux extrémités de la pièce, améliorant davantage la flexibilité d'usinage.

Paramètre du produit （Spécification）

Capacité de traitement	46Sy
Faire tourner le corps du lit	Φ500
Le traitement le plus grand diamètre	Φ350
La longueur de traitement maximale	400 mm
Broche
Nez de fuseau	A2-5
Ouverture de barre	Φ45
Vitesse de broche	0-4500
Moteur de broche auxiliaire	A2-4 (broche du moteur)
Ouverture de barre	Φ36
Vitesse de broche	0-5000
Précision mécanique
Répéter la précision du positionnement	± 0,005
Tir de fuseau	≤0,005 / 100 mm
Fuseau de fuseau	≤0,005 / 100 mm
X, z Crosshair	≤0,005 / 100 mm
Axe x / z vitesse de déplacement rapide	24 m / min
Coup axial
Trait de l'axe X	220 mm
Coup de l'axe z	420 mm
Axe de voyage en Y	± 45 mm / ± 50 mm
Puissance du moteur
Broche (servo) et moteur	7,5 kW
Axe x (servo) et moteur	3,1 kW
Axe z (servo) et moteur	3,1 kW
Axe y (servo) et moteur	2,4 kW
flush
flush	BMT45 / 55
Autre
Poids	4200kg
Dimensions mécaniques	2450 * 1750 * 2120

Festiation et application des produits

Les machines-outils CNC à double épine à double épine sont largement utilisées dans l'usinage des pièces dans des industries telles que les rouleaux, l'équipement sportif, les machines agricoles et les composants automobiles. Ces industries ont des exigences élevées pour la précision de l'usinage et l'efficacité des pièces, et les machines-outils à double broche à tourelle CNC sont le choix idéal pour répondre à ces besoins.
