Machine-outils CNC à outil à 46 rangs CNC

Shadick est un fabricant d'origine CNC à 46 rangs d'origine en Chine, spécialisé dans la R&D et la fabrication de machines-outils CNC pendant de nombreuses années. Nos produits offrent des avantages distincts dans le prix et la qualité, et nous sommes impatients de devenir votre partenaire à long terme en Chine.

envoyer une demande

Description du produit

Conception de lit incliné à 45 degrés, commode pour les opérateurs de serrer les pièces de réalisation de haut en bas, et l'élimination des puces lisses.Les axe X ultra grand ont une course de 900 et l'axe Z a une trait de 350, ce qui fait des machines-outils CNC à 46 rangs. Il peut également être équipé d'une tourelle et d'une tête de puissance. Le composé de fraisage simple amélioré avec plusieurs options peut être équipé d'une tête de coupe volante pour atteindre la fonction de liaison à 4 axes. Le corps d'un lit coulé monobloc assure la stabilité et la précision de la machine assemblée, avec une unité de broche indépendante.

Paramètre du produit （Spécification）

Capacité de traitement	46a
Faire tourner le corps du lit	Φ500
Le traitement le plus grand diamètre	Φ350
Broche
Nez de fuseau	A2-5
Ouverture de barre	Φ46
Vitesse de broche	0-6000
Précision mécanique
Répéter la précision du positionnement	± 0,005
Tir de fuseau	≤0,005 / 100 mm
Fuseau de fuseau	≤0,005 / 100 mm
X, z Crosshair	≤0,005 / 100 mm
Axe x / z vitesse de déplacement rapide	24 m / min
Coup axial
Trait de l'axe X	900 mm
Coup de l'axe z	350 mm
Puissance du moteur
Broche (servo) et moteur	7,5 kW
Axe x (servo) et moteur	1,3 kW / 1,7 kW
Axe z (servo) et moteur	1,3 kW / 1,7 kW
Autre
Poids	3200kg
Dimensions mécaniques	2230 * 1600 * 1900

Festiation et application des produits

Les machines-outils CNC Shadick 46 ROW sont devenues un équipement de référence dans le secteur d'usinage de la petite et moyenne taille de la pièce, merci à leur processus de soulagement des contraintes à cycle long, des composants principaux des meilleures marques internationales et des capacités d'usinage intelligentes. Il est particulièrement bien adapté aux scénarios de production flexibles qui exigent des exigences multi-variétés, petits lots et de haute précision, ce qui en fait un choix idéal pour les fournisseurs de niveau 2 dans les industries des pièces automobiles, médicales et 3C pour améliorer la capacité de production.

Détails de la production

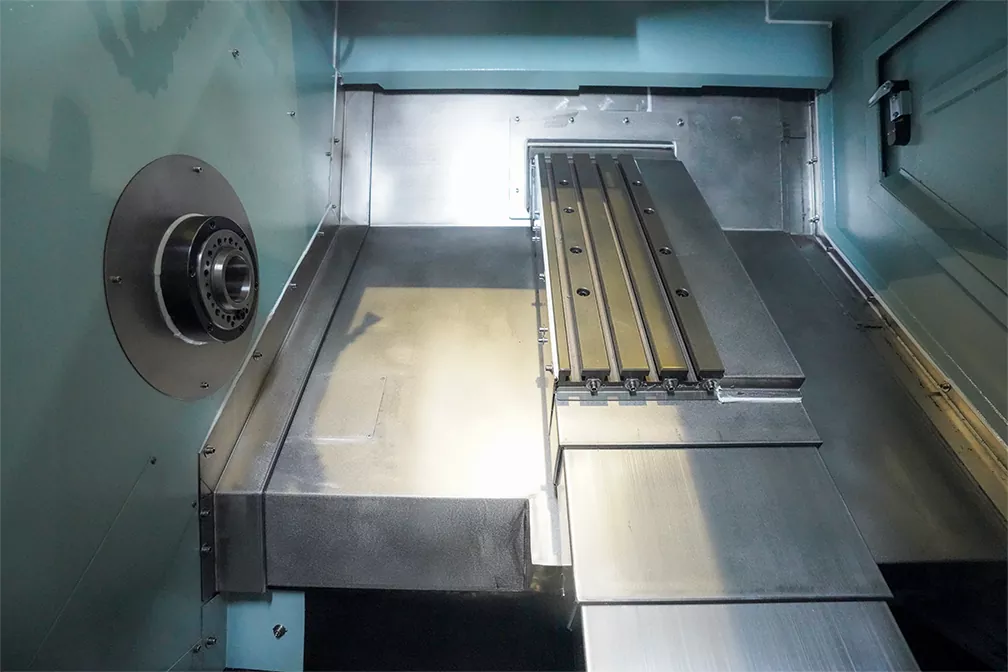

Outil à 46 rangs CNC Machine Tools Affichage de la structure interne, tram

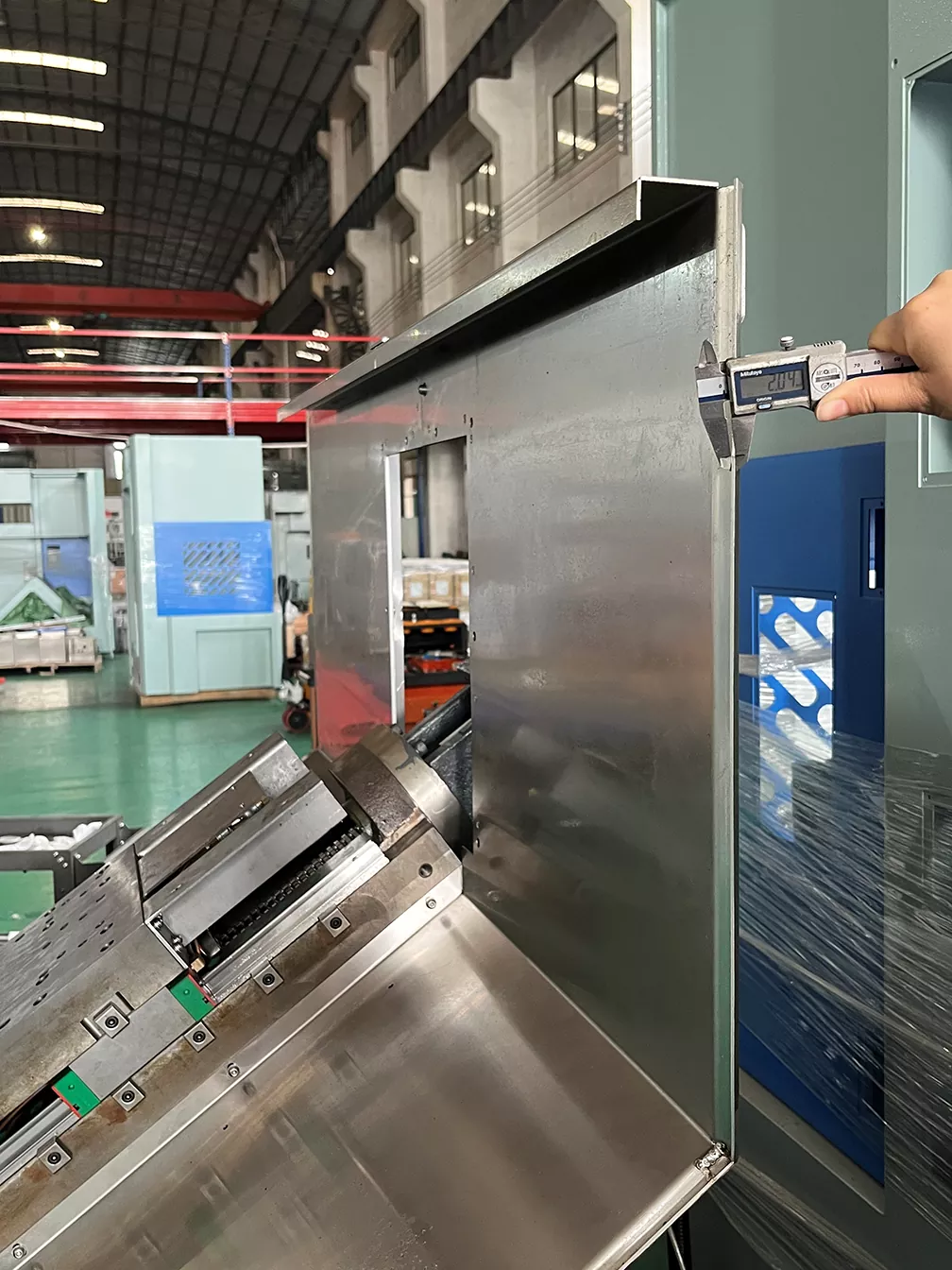

Conception protectrice de 2 mm en acier inoxydable entièrement fermé。

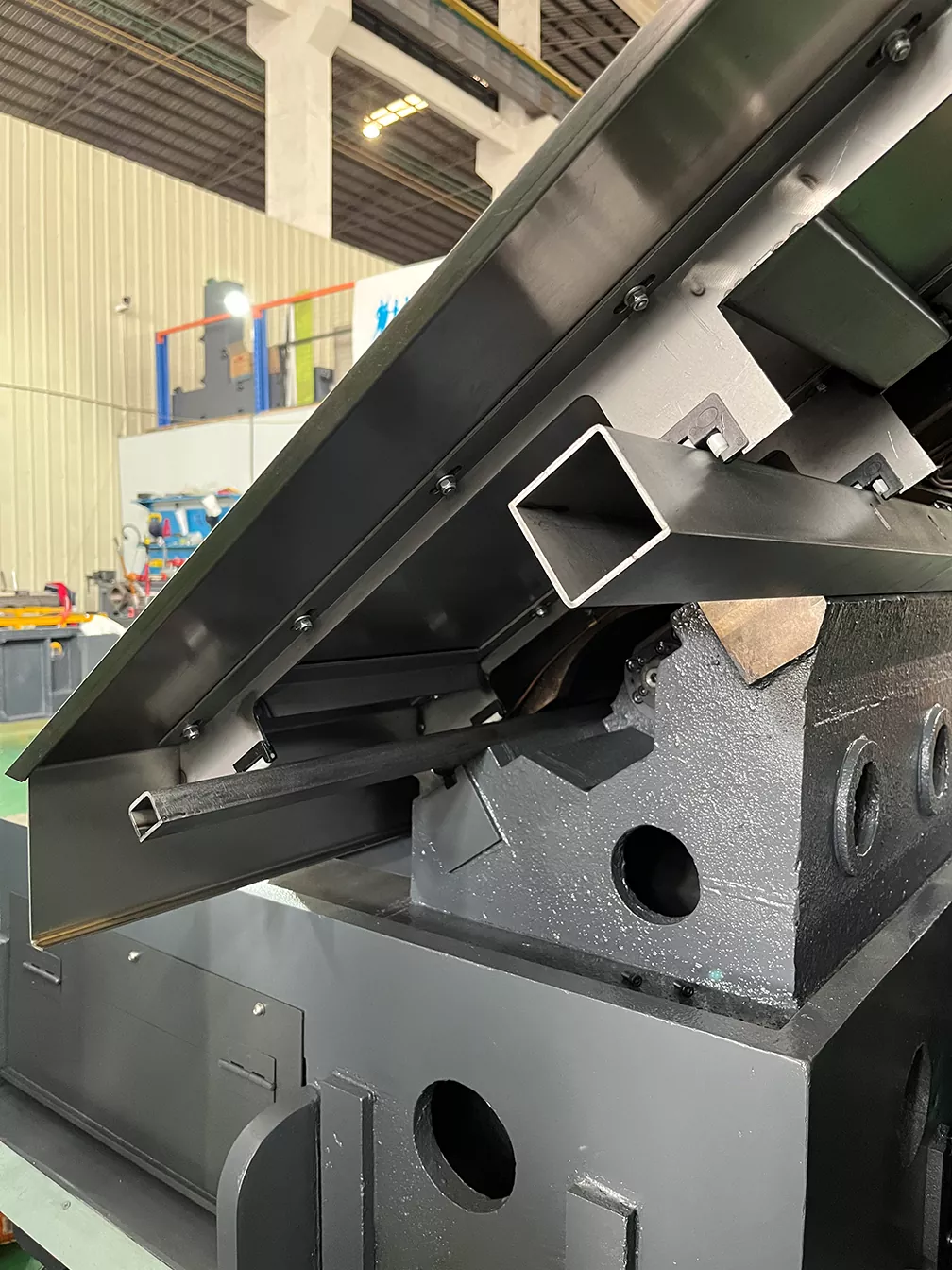

Utilisez des barres de renforcement de 3 mm pour le renforcement ， Défense interne à une seule couche

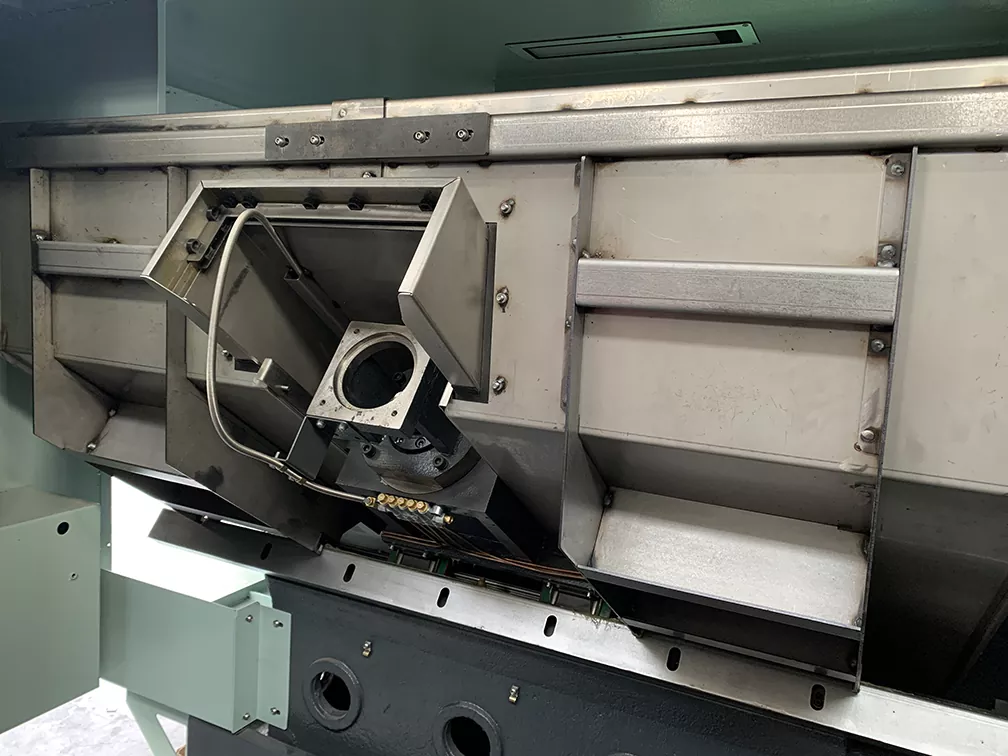

Nous utilisons deux rails de guide auxiliaires, en acier inoxydable avec une longueur de 1,5 m et une épaisseur de 3 mm. Réduire les lignes d'outils et améliorer la stabilité de la machine
