Comment fonctionnent les machines-outils CNC ?

Caractéristiques structurelles de la machine de disposition d'outils CNC

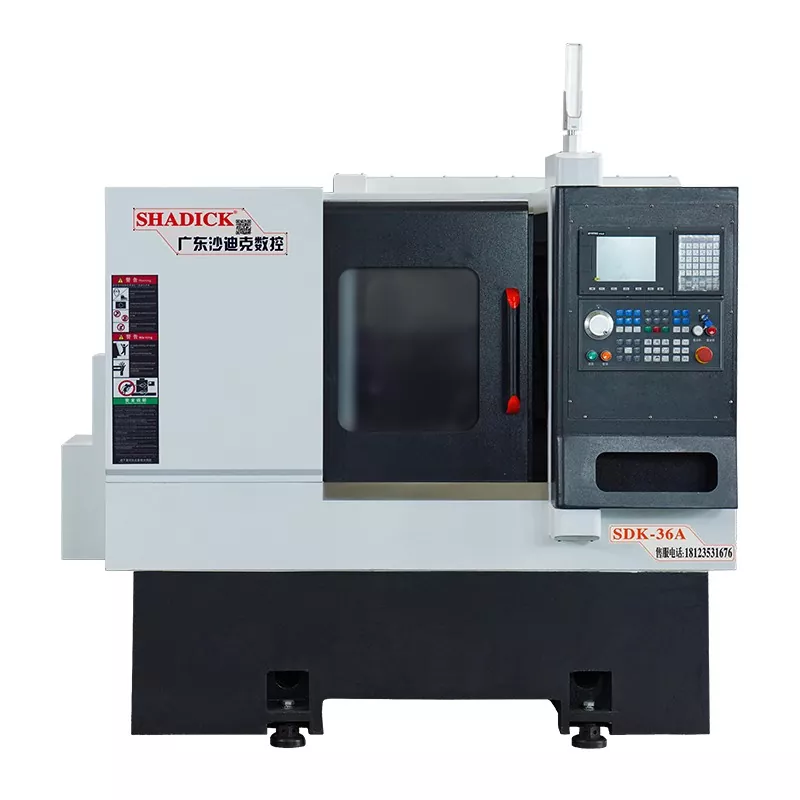

LeMachine de disposition d'outils CNCpeut réaliser plusieurs processus simultanément, notamment le tournage extérieur, le fraisage polygonal, le filetage et le rainurage.

Il peut gérer une variété de processus, notamment le tournage à grande vitesse et le fraisage de polygones à faible vitesse.

Un dispositif de serrage hydraulique améliore le niveau d'automatisation de la machine.

Le pied de la machine est intégré et utilise des guides linéaires importés, offrant une excellente résistance aux vibrations et une grande rigidité.

Le moulage au sable en résine de fonte de haute qualité et la structure compacte en plaque nervurée offrent une excellente rigidité et une forte résistance aux vibrations.

Il est doté de guides linéaires de haute rigidité, de haute précision et à grande vitesse et de vis à billes de précision.

Comment changer d'outils sur une machine-outil CNC

1. Changement d'outils avec un porte-outil rotatif

Un porte-outil rotatif est un simple changeur d'outils automatique couramment utilisé dansMachines-outils automatisées CNC. Il peut être conçu dans diverses configurations, notamment des porte-outils axiaux carrés, hexagonaux ou de type disque. Chaque porte-outil rotatif contient quatre, six outils ou plus, et les outils sont changés en fonction des commandes du dispositif CNC.

Le porte-outil rotatif doit posséder une résistance structurelle et une rigidité suffisantes pour résister aux forces de coupe lors d'un usinage grossier. Étant donné que la précision du tournage dépend en grande partie de la position de la pointe de l'outil, les machines-outils CNC ne nécessitent aucun réglage manuel de la position de l'outil pendant l'usinage. Par conséquent, une solution de positionnement fiable et une structure de positionnement adaptée sont essentielles pour garantir la répétabilité la plus élevée possible (généralement 0,001 à 0,005 mm) après chaque indexation du porte-outil rotatif.

2. Changement d'outil en remplaçant la tête de broche

Le changement d'outil par remplacement de la tête de broche est une méthode de changement d'outil relativement simple pour les machines-outils CNC équipées d'outils rotatifs. Ce type de tête de broche est essentiellement un magasin d'outils à tourelle. Les têtes de broche sont disponibles dans des configurations horizontales et verticales. La tourelle est généralement tournée pour changer la tête de broche, permettant un changement automatique d'outil. Chaque broche de la tourelle est préinstallée avec l'outil rotatif requis pour chaque processus. Lorsqu'une commande de changement d'outil est émise, chaque tête de broche tourne en séquence vers la position de traitement et engage le mouvement principal, provoquant la rotation de l'outil par la broche correspondante. Les autres broches en position de non-traitement sont désengagées du mouvement principal.

3. Système de changement d'outil automatique avec magasin d'outils

Étant donné que les porte-outils rotatifs et les changeurs d'outils à tourelle ne peuvent pas accueillir un grand nombre d'outils et ne peuvent pas répondre aux besoins d'usinage de pièces complexes, les machines-outils CNC avec changement d'outil automatique utilisent souvent un changeur d'outils automatique avec un magasin d'outils. Ce changeur d'outils automatique se compose d'un magasin d'outils et d'un mécanisme de changement d'outil, et le processus de changement d'outil est relativement complexe. Tout d'abord, tous les outils utilisés dans le processus d'usinage doivent être montés sur des porte-outils standards, prédimensionnés à l'extérieur de la machine, puis placés dans le magasin d'outils selon une disposition spécifique. Lors du changement d'outil, un outil est sélectionné dans le magasin. Le changeur d'outils retire ensuite l'outil du magasin ou de la broche, échange l'outil et installe le nouvel outil dans la broche, ramenant l'ancien outil dans le magasin. Le magasin d'outils a une grande capacité et peut être monté sur le côté ou au-dessus du boîtier de broche. DepuisMachines-outils à commande numériqueavec les changeurs d'outils automatiques n'ayant qu'une seule broche dans la poupée, l'ensemble de broche doit être très rigide pour répondre aux exigences de l'usinage de précision.
